Wie wählt man die richtige Vakuumpumpe je nach Größe und Art der HVAC-R-Anlage aus?

Das Vakuumziehen ist einer der kritischsten Schritte bei der Inbetriebnahme einer Kälte- oder Klimaanlage. Eine geeignete Vakuumpumpe gewährleistet eine effiziente Trocknung des Kreislaufs, entfernt Restfeuchtigkeit, evakuiert nicht kondensierbare Gase und trägt zur Langlebigkeit des Verdichters bei. Doch wie wählt man die richtige Vakuumpumpe je nach Größe der Anlage und verwendetem Kältemittel aus?


Warum ist die Wahl der Vakuumpumpe so wichtig?

Eine unterdimensionierte Pumpe führt zu:
•    einer sehr langen Dauer des Vakuumziehens,
•    der Unfähigkeit, das gewünschte Vakuum zu erreichen, z. B. 500 Mikron,
•    einem Risiko von Restfeuchtigkeit → Säurebildung → Beschädigung des Verdichters,
•    einer langfristig schlechteren Energieeffizienz.

Eine überdimensionierte Pumpe ist hingegen nicht gefährlich, kann aber unnötig teuer und weniger praktisch zu transportieren sein.
Die richtige Wahl hängt daher von drei Faktoren ab:
1.    dem Innenvolumen des Kreislaufs (Leitungen + Einheiten + Zubehör),
2.    dem Anlagentyp (Split, Multi-Split, Wärmepumpe usw.),
3.    dem Kältemittel (insbesondere R32 = A2L und R290 = A3).


Welche Vakuumpumpe für welche Anlage?

Hier finden Sie eine allgemeine Tabelle zur Dimensionierung Ihrer Pumpe je nach Anlage, bevor die LINSTRUMENT-Modelle vorgestellt werden:

Vorstellung der LINSTRUMENT-Pumpen und Auswahlberatung

•    VPX-240-R32 — 114 L/min
Für: kleine Anlagen – Mono-Split-Systeme (2,5 bis 5 kW).
Diese kompakte Pumpe (< 8 kg) bietet ein ausgezeichnetes Verhältnis von Gewicht und Leistung.
Sie erreicht 15 Mikron und verfügt über: einen langsam laufenden bürstenlosen DC-Motor, ein integriertes Vakuummeter, ein Magnetventil und ein Anti-Kipp-System.
Ideal für mobile Techniker und kleine tägliche Einsätze.

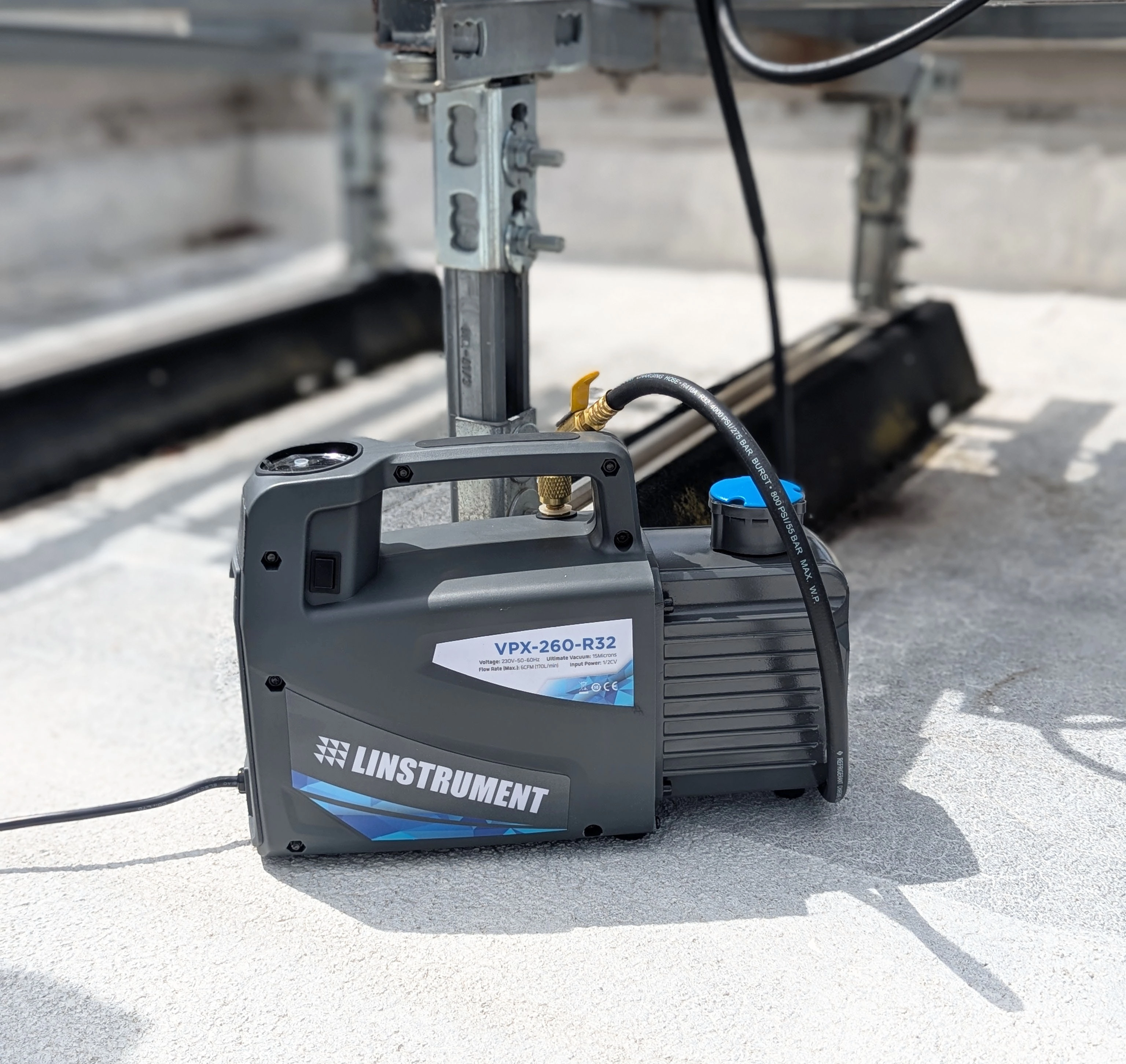

•    VPX-260-R32 — 170 L/min
Für: kleine bis mittlere Anlagen – Mono-/Multi-Split-Systeme mit 2 bis 3 Ausgängen – Wärmepumpen bis 10 kW.
Gleiche Bauweise wie die VPX-240, jedoch leistungsstärker (1/2 PS).
Sie ist das vielseitige Modell schlechthin: schnell, A2L-kompatibel und weiterhin < 8 kg.
Die beste Wahl für 80 % der Standard-Einsätze.

•    VPX-300-R32 — 282 L/min
Für: mittlere bis große Anlagen – Multi-Split-Systeme mit 4 bis 8 Ausgängen – Wärmepumpen > 12 kW – kleine VRF-Anlagen.
Mit ihrem sehr hohen Volumenstrom reduziert die VPX-300 die Dauer des Vakuumziehens deutlich und bleibt dabei überraschend leicht (< 8 kg).
Sie ist ebenfalls ausgestattet mit: einem integrierten Vakuummeter, einem Magnetventil, einem bürstenlosen 3/4-PS-Motor und explosionsgeschützten A2L-Komponenten.
Die Pumpe für Installateure, die Geschwindigkeit und Effizienz suchen.

•    HVP-260-EX — 170 L/min (ATEX)
Für: Anlagen mit R290 / explosionsgefährdete Bereiche / EX-Umgebungen.
Die einzige ATEX-zertifizierte Pumpe Ex II 3G im LINSTRUMENT-Sortiment. Mit allen Gasen kompatibel: A1, A2L, A3 (R290). Ausgestattet mit: einem explosionsgeschützten 1-PS-Motor, einer zweistufigen Drehschieberpumpe, einem integrierten Vakuummeter, einem 5-m-Crystal-Schlauch für A3-Dämpfe, IP55-Thermoschutz und einem Hochleistungskondensator.
Die vorgeschriebene und sichere Wahl für alle Arbeiten mit Propan.


Fazit

Die Wahl einer Vakuumpumpe entsprechend der Größe und Art der Anlage ist daher unerlässlich, um ein effizientes, schnelles und dauerhaft zuverlässiges Vakuumziehen durchzuführen. Sie trägt außerdem dazu bei, die Lebensdauer der Anlage zu erhöhen und die Zufriedenheit Ihrer Kunden zu sichern.
