Comment choisir sa pompe à vide selon la taille et le type d’installation HVAC-R ?

Le tirage au vide est l’une des étapes les plus critiques lors de la mise en service d’une installation frigorifique ou de climatisation. Une pompe à vide adaptée garantit un séchage efficace du circuit, élimine l’humidité résiduelle, évacue les non-condensables, et assure la longévité du compresseur. Mais comment choisir la bonne pompe à vide en fonction de la taille du système et du fluide frigorigène utilisé ?


Pourquoi le choix de la pompe à vide est essentiel ?

Une pompe sous-dimensionnée entraîne :
•    un temps de tirage au vide très long,
•    une incapacité à atteindre le vide souhaité (ex. 500 microns),
•    un risque d’humidité résiduelle → acides → détérioration du compresseur,
•    un mauvais rendement énergétique à long terme.

Une pompe surdimensionnée, à l’inverse, n’est pas dangereuse, mais peut être inutilement coûteuse et moins pratique à transporter.
Le bon choix dépend donc de trois facteurs :
1.    Le volume interne du circuit (tuyaux + unités + accessoires),
2.    Le type d'installation (split, multi-split, PAC…),
3.    Le fluide frigorigène (notamment R32 = A2L et R290 = A3).


Quelle pompe à vide pour quelle installation ?

Voici un tableau général pour dimensionner votre pompe en fonction de l’installation avant d’introduire les modèles LINSTRUMENT :

Présentation des pompes LINSTRUMENT et conseils de choix

•    VPX-240-R32 — 114 L/min
Pour : petites installations – mono-split (2,5 à 5 kW).
Cette pompe compacte (< 8 kg) offre un excellent rapport poids/puissance.
Elle atteint 15 microns et possède : un moteur DC brushless basse vitesse, un vacuomètre intégré, une électrovanne, un système anti-renversement.
Idéale pour les techniciens mobiles et les petites interventions quotidiennes.

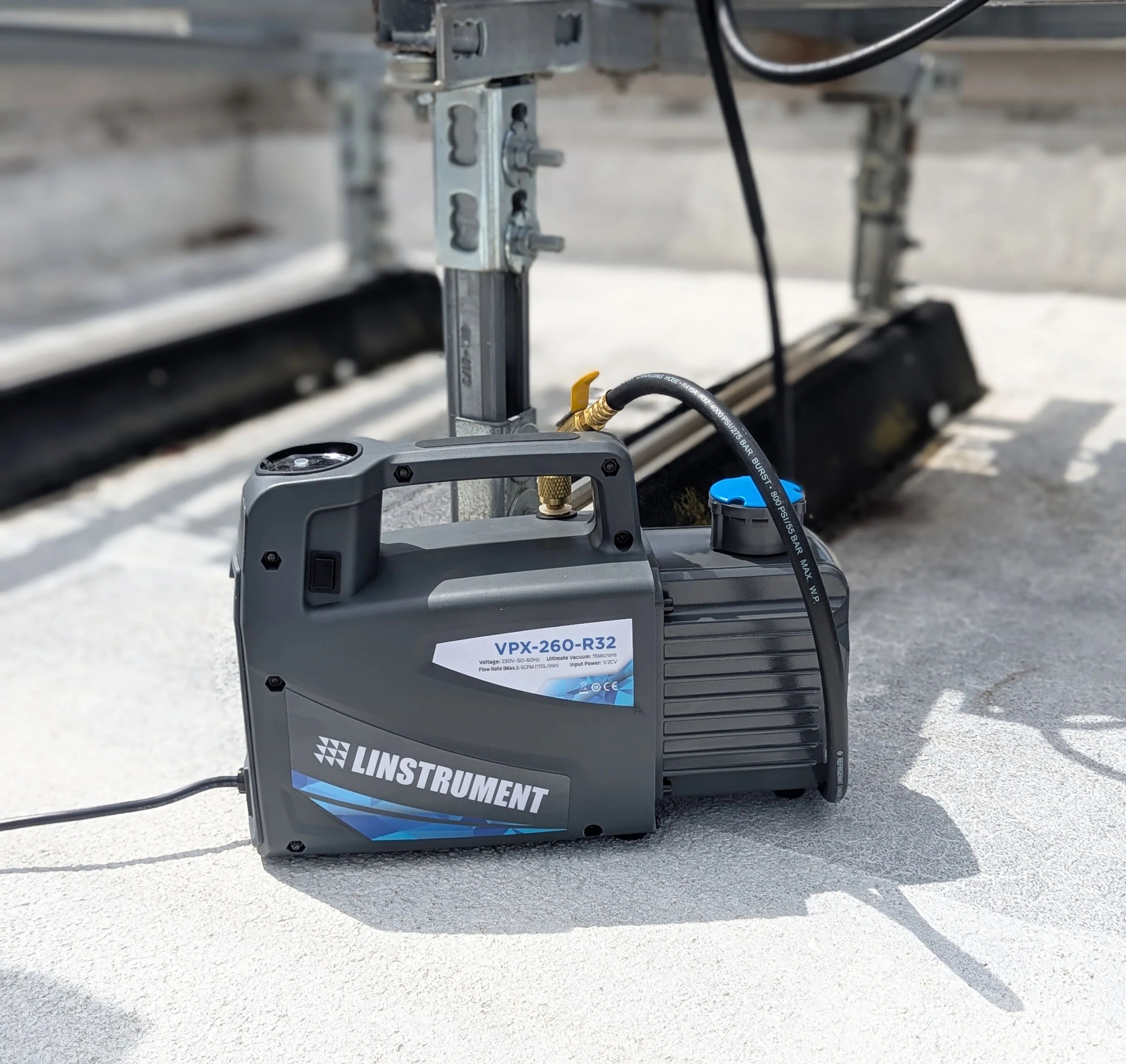

•    VPX-260-R32 — 170 L/min
Pour : installations petites à moyennes – mono/multi 2 à 3 sorties – PAC jusqu'à 10 kW.
Même conception que la VPX-240, mais plus puissante (1/2 cv).
C’est le modèle polyvalent par excellence : rapide, compatible A2L, toujours < 8 kg.
Le meilleur choix pour 80 % des interventions standard.

•    VPX-300-R32 — 282 L/min
Pour : installations moyennes à grandes – multisplits 4 à 8 sorties – PAC > 12 kW – petits VRF.
Avec son débit très élevé, la VPX-300 réduit significativement le temps de tirage au vide et reste étonnamment légère (< 8 kg).
Toujours équipée : d’un vacuomètre intégré, une électrovanne, un moteur brushless 3/4cv, composants antidéflagrants A2L.
La pompe pour les installateurs recherchant la vitesse et l’efficacité.

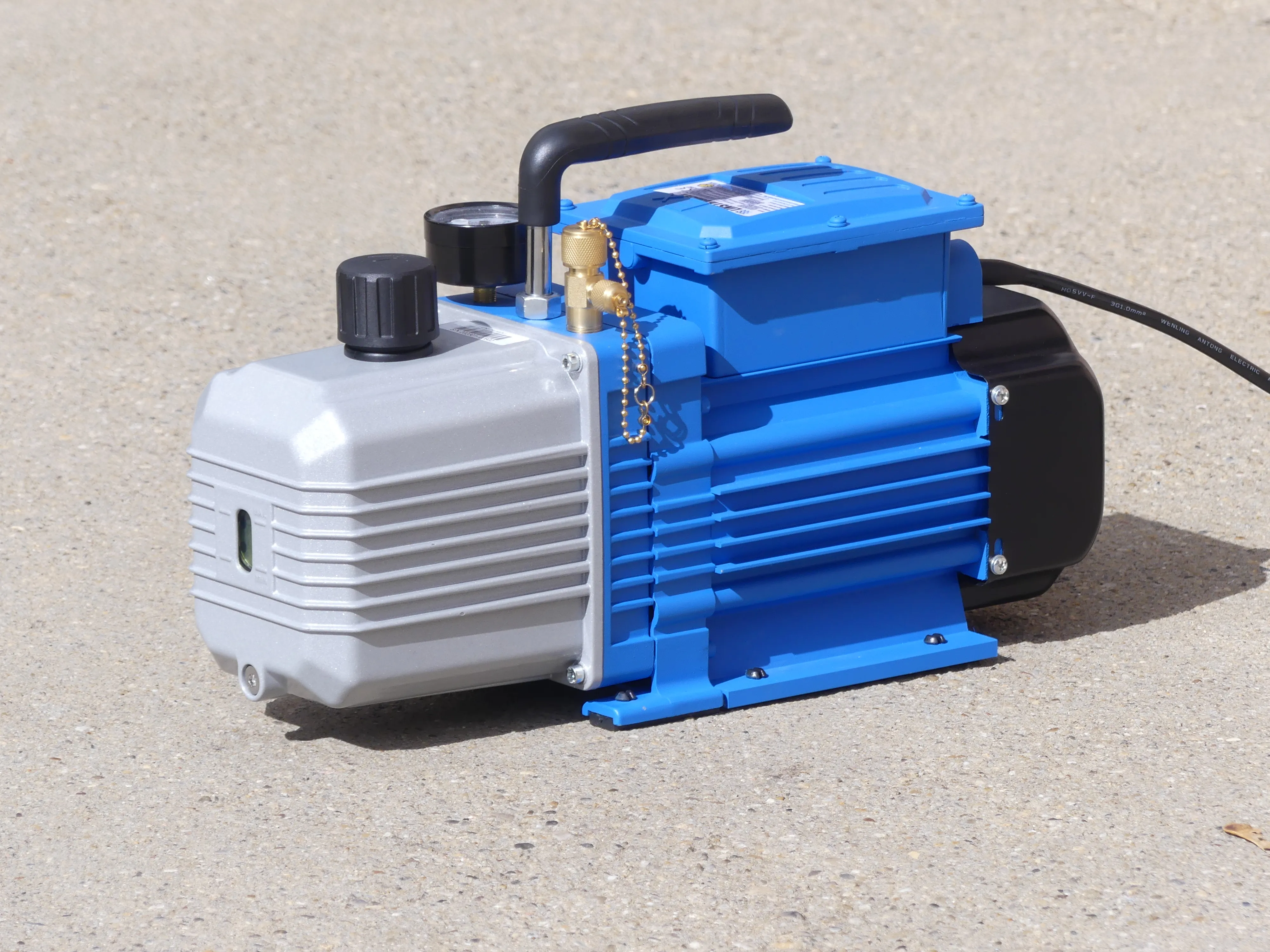

•    HVP-260-EX — 170 L/min (ATEX)
Pour : installations au R290 / zones explosibles / environnements EX.
La seule pompe certifiée ATEX Ex II 3G de la gamme LINSTRUMENT. Compatible tous gaz : A1, A2L, A3 (R290). Équipée de : un moteur 1 cv anti-explosion, un double-étage à palettes rotatives, un vacuomètre intégré, un tuyau crystal de 5 m pour les vapeurs A3, protections thermiques IP55, condensateur haute capacité.
Le choix obligatoire et sécurisé pour tout travail au propane.


Conclusion

Choisir une pompe à vide en fonction de la taille et du type d’installation est donc indispensable pour réaliser un tirage au vide efficace, rapide et durable ; et permet d’augmenter la durée de vie de l’installation et la satisfaction de vos clients.
