Pompe à vide double étage anti-déflagrante ATEX – 170 L/min – Compatible tous gaz (R290, R32)

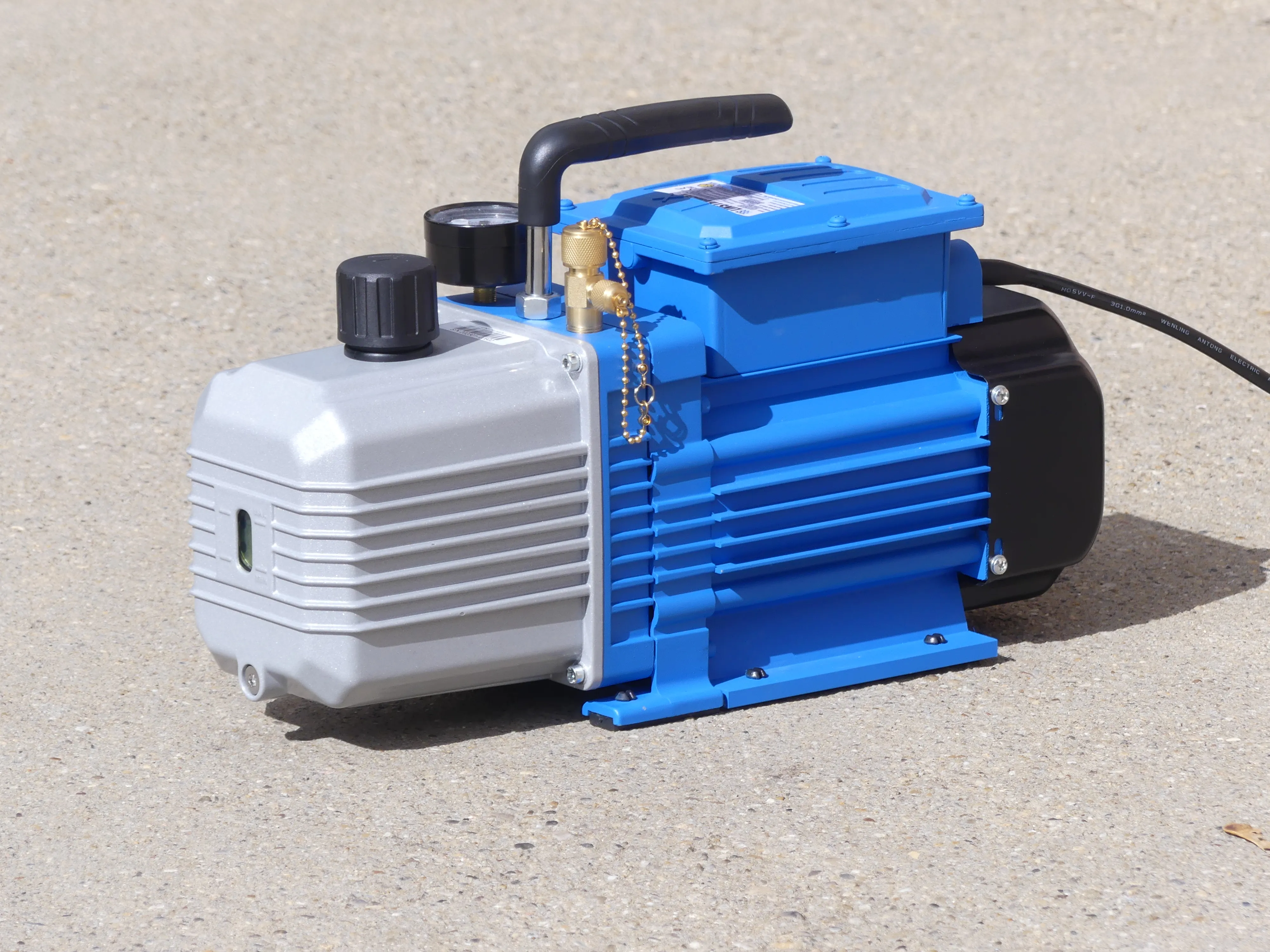

HVP-260-EX est une pompe à vide double étage certifiée ATEX, spécialement conçue pour les environnements à risques avec gaz inflammables tels que le R290 (A3) et le R32 (A2L).
Robuste et puissante, elle offre un débit de 170 L/min à 50 Hz et jusqu’à 198 L/min à 60 Hz, tout en assurant un vide final de 15 microns.
Grâce à son moteur 1 cv haute performance anti-explosion, elle convient parfaitement à tous types d’installations en réfrigération et génie climatique.
Elle est livrée avec un tuyau crystal de 5 m pour R290, un bouchon filtré pour R32, et un cordon d’alimentation de 5 m pour une installation hors zone dangereuse.
• Moteur : 1 cv anti-déflagrant
• Débit : 170 L/min (50 Hz) – 198 L/min (60 Hz)
• Vide final : 15 microns
• Alimentation : 220V – 50 Hz
• Classe d’isolation : F
• Indice de protection : IP-55
• Certifiée : ATEX Ex II 3G Ex dc IIB T4 Gc

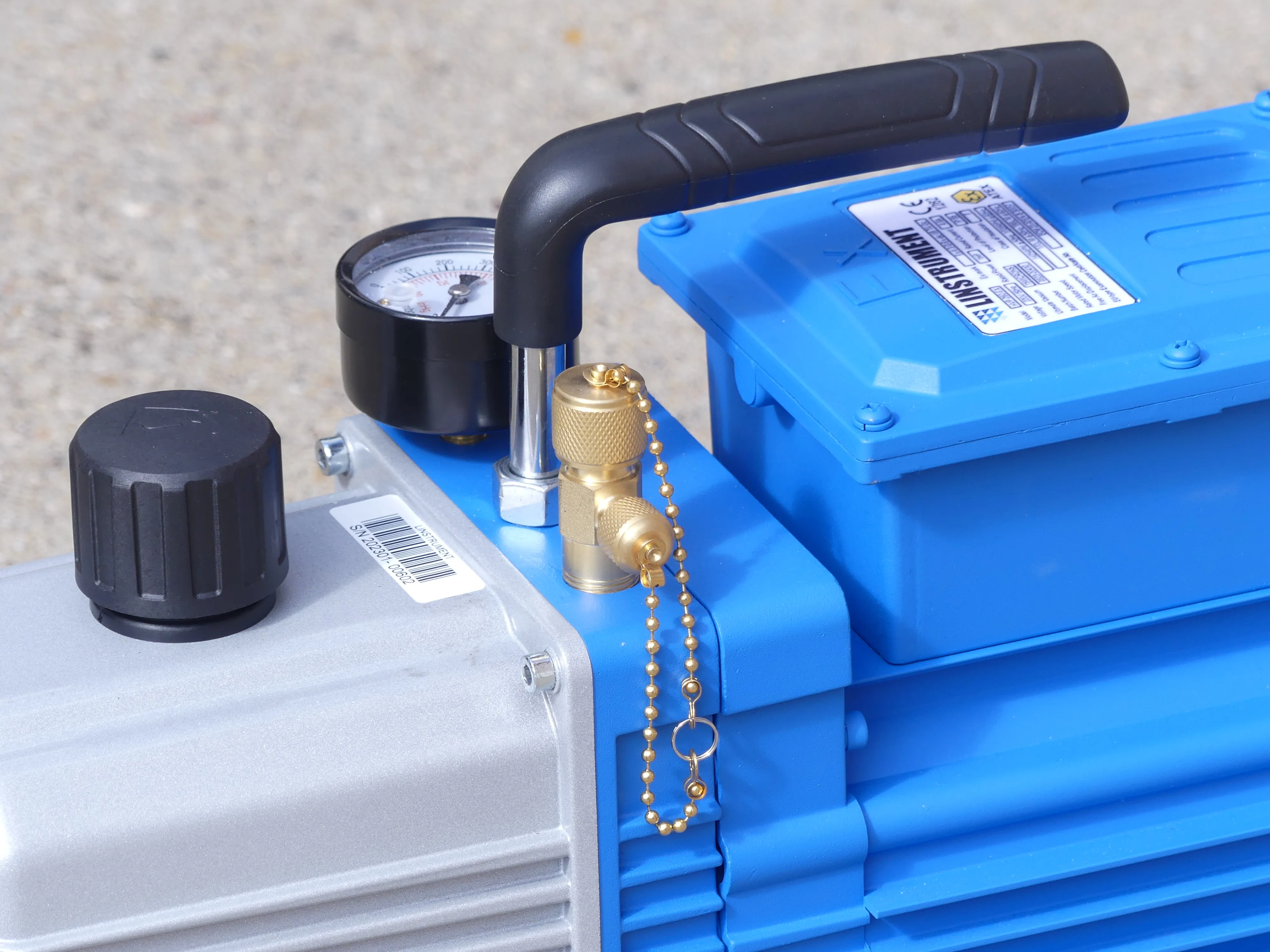

• Vacuomètre intégré

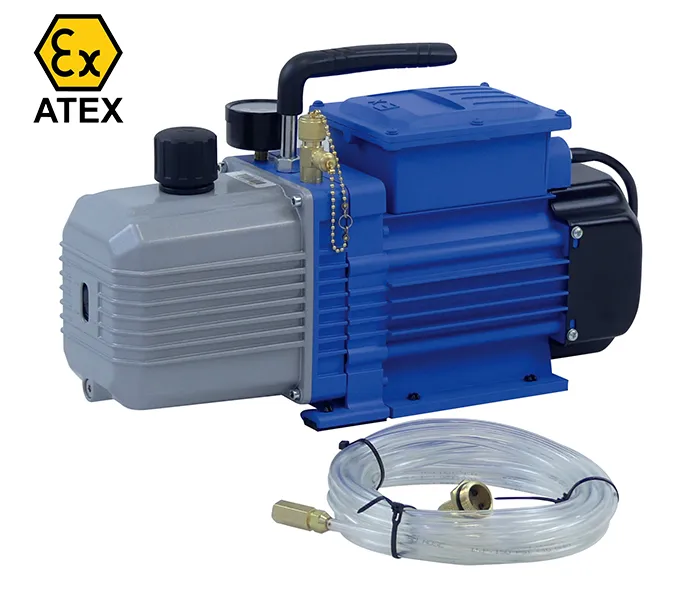

• Accessoires :
– Tuyau crystal 5 m pour R290
– Bouchon avec filtre pour R32
– Cordon alimentation 5 m
• Démarrage : Condensateur 200 μF
• Protections : thermique et surintensité
• Dimensions : 420 x 150 x 260 mm
• Poids : 18 kg
ATEX est un acronyme venant du français ATmosphères EXplosibles. Il désigne la réglementation européenne encadrant la protection des travailleurs et la conformité des matériels utilisés en zones à risque d’explosion (gaz, vapeurs, brouillards, poussières combustibles). La directive européenne ATEX 2014/34/UE (ex-94/9/CE) fixe les exigences essentielles de sécurité pour les équipements et systèmes de protection destinés à être utilisés en atmosphères explosibles. En résumé, le sigle ATEX garantit que la pompe à vide HVP-260-EX peut être utilisée avec les fluides inflammables A3 dont le R290 et le R600a.
Lors du tirage au vide d'installations contenant du fluide A3 (ex. R290), une quantité non négligeable de gaz alors mélangée à l'huile du système va se vaporiser et être aspirée par la pompe à vide. Afin d'éviter que ces vapeurs inflammables soient dégazées dans la zone de travail, le tuyau d'évacuation est prévu pour les rejeter à au moins 5 m de la zone de travail, si possible à l’extérieur. Pour le tirage au vide des installations chargées en fluide A1 (R134a) ou A2L (R32), il n'y a pas de risque de créer une atmosphère explosive. Dans ce cas, il est recommandé d'utiliser le bouchon noir standard d'évacuation.
Lors de l'utilisation de HVP-260-EX sur une installation chargée en fluide A3 (ex. R290), il est obligatoire de supprimer toute source d'étincelles dans le périmètre de sécurité autour de celle-ci. C'est pourquoi la prise d'alimentation de la pompe à vide ne doit pas être branchée à moins de 5 m de l'installation.
D'après la Directive ATEX et la norme EN 60079-1:2014, HVP-260-EX bénéficie d'une protection antidéflagrante (mode “d”) qui signifie que l’appareil est enfermé dans une enveloppe mécaniquement résistante, capable de contenir une explosion interne sans se rompre, et d’éviter qu’elle se propage dans l’atmosphère environnante. C'est un niveau de protection supérieur au mode anti-étincelant qui garantit uniquement qu'en fonctionnement normal, l'appareil ne produit pas d'étincelle.
